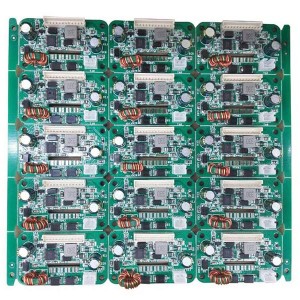

Kaj je SMT PCB sklop?
Sestavljanje PCB SMT je metoda, pri kateri so električne komponente nameščene neposredno na površino tiskanega vezja.Omogoča montažo komponent neposredno na tiskano vezje za površinsko montažo.Ta tehnologija pomaga miniaturizirati komponente.
Tehnologija površinske montaže je dejansko najpogosteje uporabljen postopek.Zato je njegova uporaba zelo široka.Ker tehnologija površinske montaže združuje vedno več elektronskih komponent v majhnem prostoru, večina današnjih naprav uporablja tehnologijo površinske montaže.Ker postaja miniaturizacija vedno bolj pomembna, je pomen tehnologije SMT samoumeven.
PCBFuture ima več kot 10 let izkušenj pri sestavljanju PCB SMT.Z avtomatiziranim postopkom sestavljanja SMT lahko naša vezja zagotovijo najboljšo zmogljivost v najzahtevnejših aplikacijah.
Kakšen je postopek za montažo PCB SMT?
Postopek uporabe SMT za izdelavo naprav PCB vključuje uporabo avtomatiziranih strojev za sestavljanje elektronskih komponent.Ta stroj postavi te elemente na tiskano vezje, vendar je treba pred tem preveriti datoteko tiskanega vezja, da se potrdi, da nimajo težav, ki bi vplivale na možnost izdelave in funkcionalnost naprave.Po potrditvi, da je vse popolno, postopek sestavljanja tiskanega vezja SMT ni omejen na spajkanje in nameščanje elementov ali spojin na tiskano vezje.Upoštevati je treba tudi naslednji proizvodni postopek.
1. Nanesite spajkalno pasto
Začetni korak pri sestavljanju plošče SMT PCB je nanašanje spajkalne paste.Pasto lahko nanesete na tiskano vezje s tehnologijo sitotiska.Uporabite ga lahko tudi s šablono PCB, prilagojeno iz podobne izhodne datoteke CAD.Šablone morate samo izrezati z laserjem in spajkalno pasto nanesti na dele, kjer boste spajkali komponente.Nanos spajkalne paste mora potekati v hladnem okolju.Ko končate z nanosom, lahko počakate nekaj časa na montažo.
2. Pregled vaše spajkalne paste
Ko je spajkalna pasta nanesena na ploščo, je naslednji korak, da jo vedno preverite s tehnikami pregleda spajkalne paste.Ta postopek je ključnega pomena, zlasti pri analizi lokacije spajkalne paste, količine uporabljene spajkalne paste in drugih osnovnih vidikov.
3. Potrditev postopka
Samo v primeru, da vaša plošča PCB uporablja komponente SMT na kateri koli strani, bo treba razmisliti o ponovitvi istega postopka za potrditev sekundarne strani.tukaj boste lahko sledili idealnemu času za izpostavitev spajkalne paste sobni temperaturi.Takrat je vaše vezje pripravljeno za sestavljanje.Komponente bodo še pripravljene za naslednjo tovarno.
4. Montažni kompleti
To v bistvu obravnava BOM (Bill of Materials), ki ga CM uporablja za analizo podatkov.To olajša razvoj kompletov za sestavljanje BOM.
5. Kompleti za shranjevanje z elementi
Uporabite črtno kodo, da ga odstranite iz zaloge in vključite v komplet za sestavljanje.Ko so komponente v celoti nameščene v kompletu, se odpeljejo na stroj za pobiranje in namestitev, imenovan tehnologija površinske montaže.
6. Priprava komponent za postavitev
Tukaj je uporabljeno orodje za dvig in namestitev, ki drži vsak element za sestavljanje.Stroj uporablja tudi kartušo, ki je priložena edinstvenemu ključu, ki ustreza kompletu za sestavljanje BOM.Stroj je zasnovan tako, da pove delu, ki ga kartuša drži.
Kaj lahko zagotovi sklop PCB SMT?
SMT tiskana vezja imajo številne prednosti.Najpomembnejša prednost SMT je majhnost in majhna teža.Poleg tega nekatere druge prednosti vzdrževalnega substitucijskega zdravljenja vključujejo:
1. Hitra izdelava: vezja je mogoče sestaviti brez vrtanja, kar pomeni, da je proizvodnja veliko hitrejša.
2. Višje hitrosti tokokroga: pravzaprav je to eden glavnih razlogov, zakaj je SMT danes postala izbrana tehnologija.
3. Avtomatizacija montaže: lahko uresniči avtomatizacijo in njene številne prednosti.
4. Stroški: Stroški majhnih komponent so običajno nižji od stroškov komponent z luknjami.
5. Gostota: Omogočajo namestitev več komponent na obeh straneh SMT tiskanega vezja.
6. Prilagodljivost oblikovanja: proizvodnjo komponent skozi luknje in SMT je mogoče kombinirati, da se zagotovi večja funkcionalnost.
7. Izboljšana zmogljivost: Povezave SMT so bolj zanesljive, zato lahko plošča izboljša zmogljivost.
Zakaj izbrati našo storitev sestavljanja PCB SMT?
Podjetje PCBFuture je bilo ustanovljeno leta 2009 in imamo več kot desetletje v sestavljanju tiskanih vezij SMT.Zavezani smo k izpolnjevanju potreb naših strank iz različnih panog v smislu kakovosti, dostave, stroškovne učinkovitosti in rešitve PCB.Zagotovite tudi posebne storitve po meri.PCB prilagodimo vašemu proračunu in prihranimo vaš čas za zaslužek na trgu.
1. 24-urna spletna ponudba.
2. Nujni 12-urni servis za prototip PCB.
3. Ugodne in konkurenčne cene.
4. Funkcijski preizkus na podlagi posebnih zahtev stranke.
5. Naša profesionalna in zanesljiva ekipa vam olajša postavitev ali reševanje težav.To je tisto, kar želimo zadovoljiti naše stranke.Nudimo celoten nabor storitev od načrtovanja vezij do končnih orodij za tiskana vezja.Vedno smo veseli, da vam zagotovimo prvovrstne storitve.
6. 10 let izkušenj na področju nabave elektronskih komponent.
7. Vaše PCB-je dostavimo neposredno in hitro po zaključku iz tovarne.
8. Zanesljiva tovarna SMT z 8 linijami SMT, 100-odstotnimi preskusi delovanja, izdelava prototipov, stroškovno učinkovita rešitev.
9. Opremljeni smo z najnaprednejšo tehnologijo, ki zagotavlja kakovostne izdelke.Prav tako smo popolnoma opremljeni, da vam lahko ponudimo storitve montaže SMT na ključ, ki vam odvzamejo vse težave.
Postopek sestavljanja SMT spreminja proizvodni proces PCB in ga dviguje na višjo raven.To je stroškovno učinkovita, učinkovita in zaupanja vredna tehnologija za izdelavo PCB-jev.Edina stvar, ki se pričakuje v prihodnosti, je seveda izboljšava celotne tehnologije SMT PCB, saj to ni enostaven proces.Dobra novica je, da lahko še danes dobite zanesljive PCB plošče po dostopni ceni.Kljub temu se je vredno obrniti na zanesljivega inženirja ali proizvajalca z idealno opremo in izkušnjami za izpolnitev vaših zahtev glede plošče.Da bi lažje razumeli najboljšega proizvajalca, lahko vedno razmislite o uporabi sodobne opreme, prvovrstnih materialov, dostopnih cen in proizvajalcev, ki dostavijo pravočasno.
Poslanstvo PCBFuture je industriji zagotoviti zanesljive napredne storitve izdelave in sestavljanja tiskanih vezij od prototipa do proizvodnje na stroškovno učinkovit način.Naš cilj je pomagati vsakemu uporabniku, da postane dobro zaokrožen, multidisciplinarni zdravnik, ki lahko samozavestno uvede inovativne, vrhunske inženirske zamisli za poljubno število pomembnih nalog, težav in tehnologij.
Če imate kakršna koli vprašanja ali poizvedbe, se obrnite na nassales@pcbfuture.com, odgovorili vam bomo čim prej.
FQA:
Ÿ Nanos spajkalne paste
Ÿ Namestitev komponent
Ÿ Spajkanje plošč s postopkom reflowa
Da, lahko se uporablja kombinacija ročnega in avtomatiziranega spajkanja.
Vsekakor, naši sklopi PCB so brez svinca.
Montiramo lahko eno in dvostranska SMT tiskana vezja naslednjih tipov:
Ÿ Ball Grid Array (BGA)
Ÿ Ultra-Fine Ball Grid Array (uBGA)
Ÿ Quad Flat Pack brez svinca (QFN)
Ÿ Quad Flat paket (QFP)
Ÿ Integrirano vezje majhnega okvira (SOIC)
Ÿ Nosilec čipov s plastičnim svincem (PLCC)
Ÿ Paket na paket (PoP)
Da, imamo.
Naprava za površinsko montažo (SMD) se imenuje elektronska komponenta, ki je nameščena na tiskanem vezju.V nasprotju s tem se tehnologija površinske montaže (SMT) nanaša na metodo, ki se uporablja za namestitev elektronskih komponent na PCB.
Da, v celoti smo opremljeni za obvladovanje vaših zahtev po prototipnih ploščah SMT po meri.
Naši testni protokoli za sestav za površinsko montažo vključujejo:
Ÿ Avtomatiziran optični pregled
Ÿ Rentgenski pregled
Ÿ Testiranje v vezju
Ÿ Funkcionalno testiranje
jaZa storitev montaže SMT na ključ se lahko zanesete na nas.
Da, v obeh pogledih.Delili bomo ponudbe po meri glede na vaše potrebe po meri in ustrezno sestavili gole plošče SMT PCB.
